      閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >












      DN200明桿閘閥，DN100明桿閘閥，DN150明桿閘閥，DN65明桿閘閥，,DN50明桿閘閥





                                    [ 2024-10-11 ]







                                 明桿閘閥是一種閥門，也被稱為平面閘閥。它的主要結構由閥門體、密封面、閥瓣、桿、手輪等組成。桿和瓦組成一個整體，瓦和閥瓣又組成了密封面。它通過手輪旋轉來提升或降低閥瓣，從而實現開啟或關閉閥門。當手輪順時針旋轉時，閥瓣會逐漸升起，這時介質可以通過閥門流過。相反，當手輪逆時針旋轉時，閥瓣會逐漸降下，這時介質就會被截斷，從而達到關閉閥門的目的。

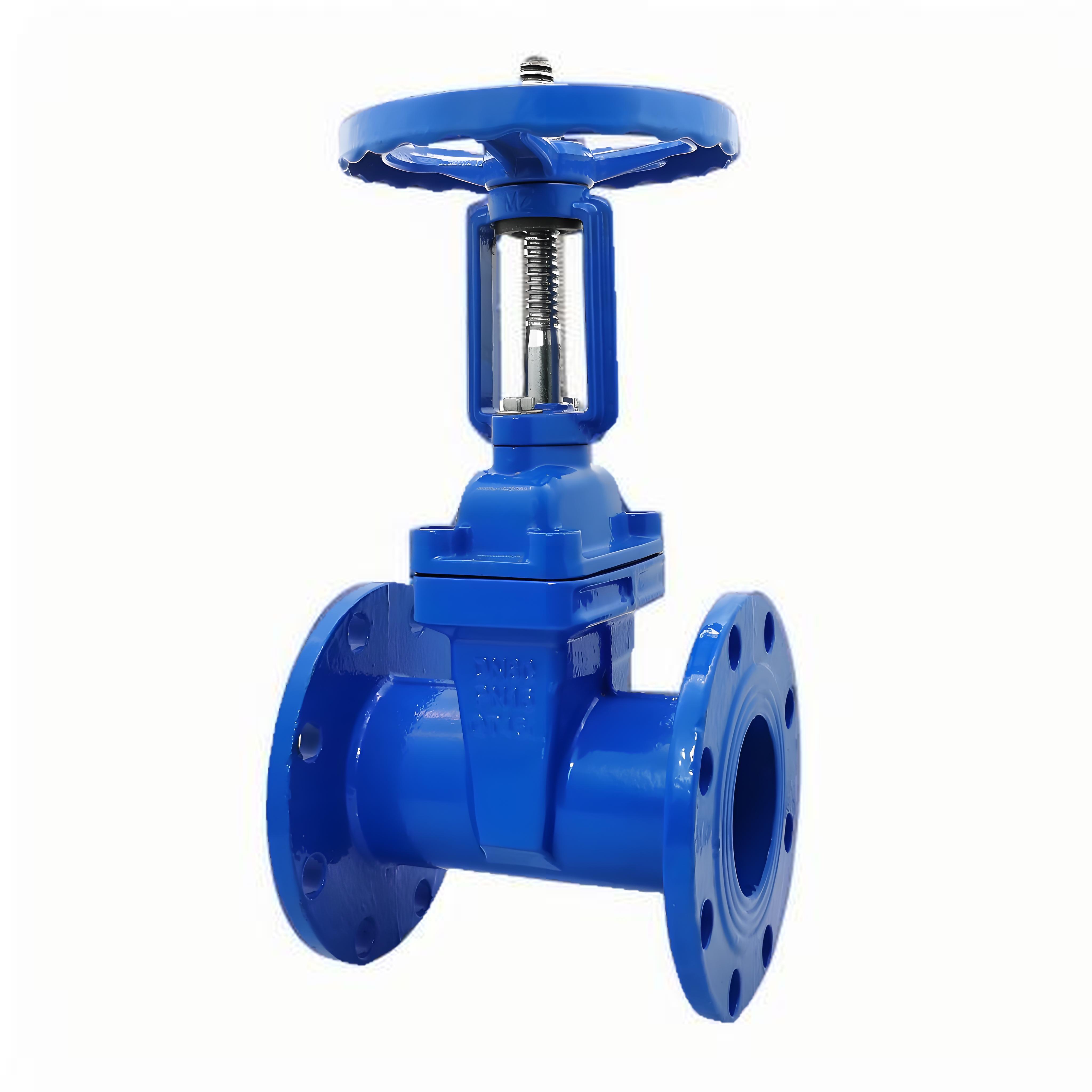

閥

明桿閘閥：閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。這種結構對閥桿的潤滑有利，開閉程度明顯，因此被廣泛采用。 明桿閘閥的升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏?。明桿閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，明桿閘閥只能作全開和全關，不能作調節和節流。





常見的明桿閘閥有： 灰鑄鐵明桿閘閥，型號Z41T-16； 球墨鑄鐵明桿閘閥，型號Z41X-16Q； 鑄鋼明桿閘閥，型號Z41H-16C； 不銹鋼明桿閘閥，型號Z41W-16P。

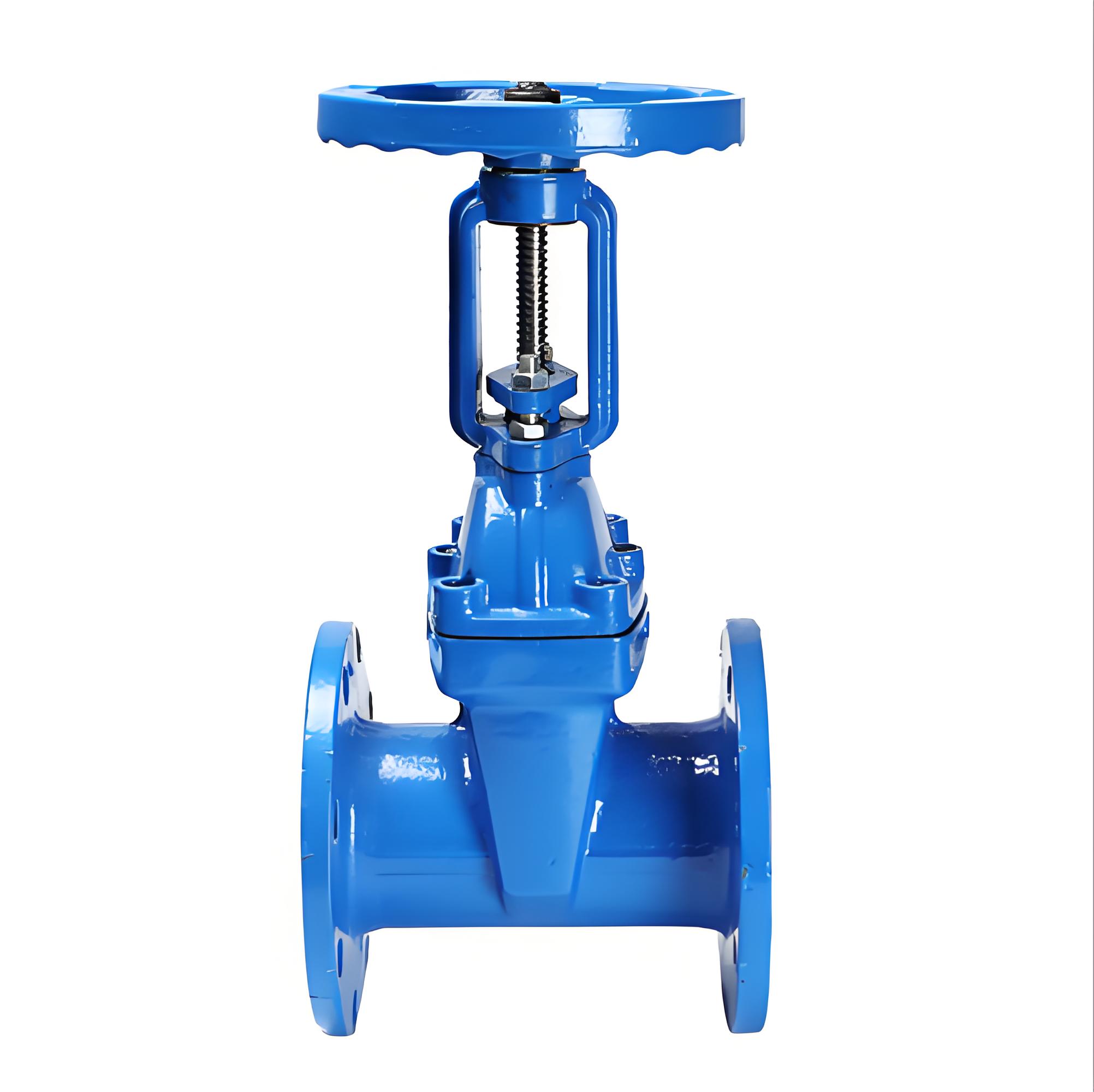

閘閥



	明桿閘閥的優勢



	1、 操作簡便



	明桿閘閥采用手動操作，操作簡便，不需要外部的動力源，隨時可用。



	2、通徑范圍廣



	明桿閘閥的通徑范圍廣，可以從小到幾十毫米到數米，適用于各種流量大小的管道。



	3、 密封性好



	閘板和閥座采用雙面鑄造或刻面處理，密封性能好，能夠防止介質泄漏。



	4、耐用性強



	閘板和閥座采用材料硬度高、耐磨性好的合金材料制成，使用壽命長。

	明桿閘閥

主要零部件材料






				名 稱

				材 質





				閥 體

				灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼





				閘 板

				球 墨 鑄 鐵 +三 元 乙　丙　或　丁　腈　橡　膠





				中 口 墊

				丁 腈 橡 膠、三 元 乙　丙　





				密 封 圈

				丁 腈 橡 膠





				支 架

				灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼





				閥 桿

				不 銹 鋼





				螺 栓

				不 銹 鋼





				壓 蓋

				球 墨 鑄 鐵、鑄 鋼





				閥　桿　螺　母

				銅　合　金





				手 輪 （傳 動 帽）

				可 鍛 鑄 鐵









主要技術參數


	公稱壓力：1.0～2.5MPa 　工

	作溫度：0～80℃　　

	法蘭標準：GB/T 17241.6 GB9113

	公稱通經：50～400mm　

	適用介質：水、油、氣等　試

	驗標準：GB13927 AP1598



主要外形連接尺寸






				DN

				50

				65

				80

				100

				125

				150

				200

				250

				300

				350

				400





				L

				178

				190

				203

				229

				254

				267

				292

				330

				356

				381

				406





				H

				322

				332

				350

				420

				581

				581

				736

				882

				1009

				1300

				1380





				H1

				374

				398

				429

				524

				721

				736

				942

				1031

				1117

				1655

				1805
