產品名稱：電動截止閥（焊接）J961H-25/DN50(電動執行機構)[ 2025-11-13 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

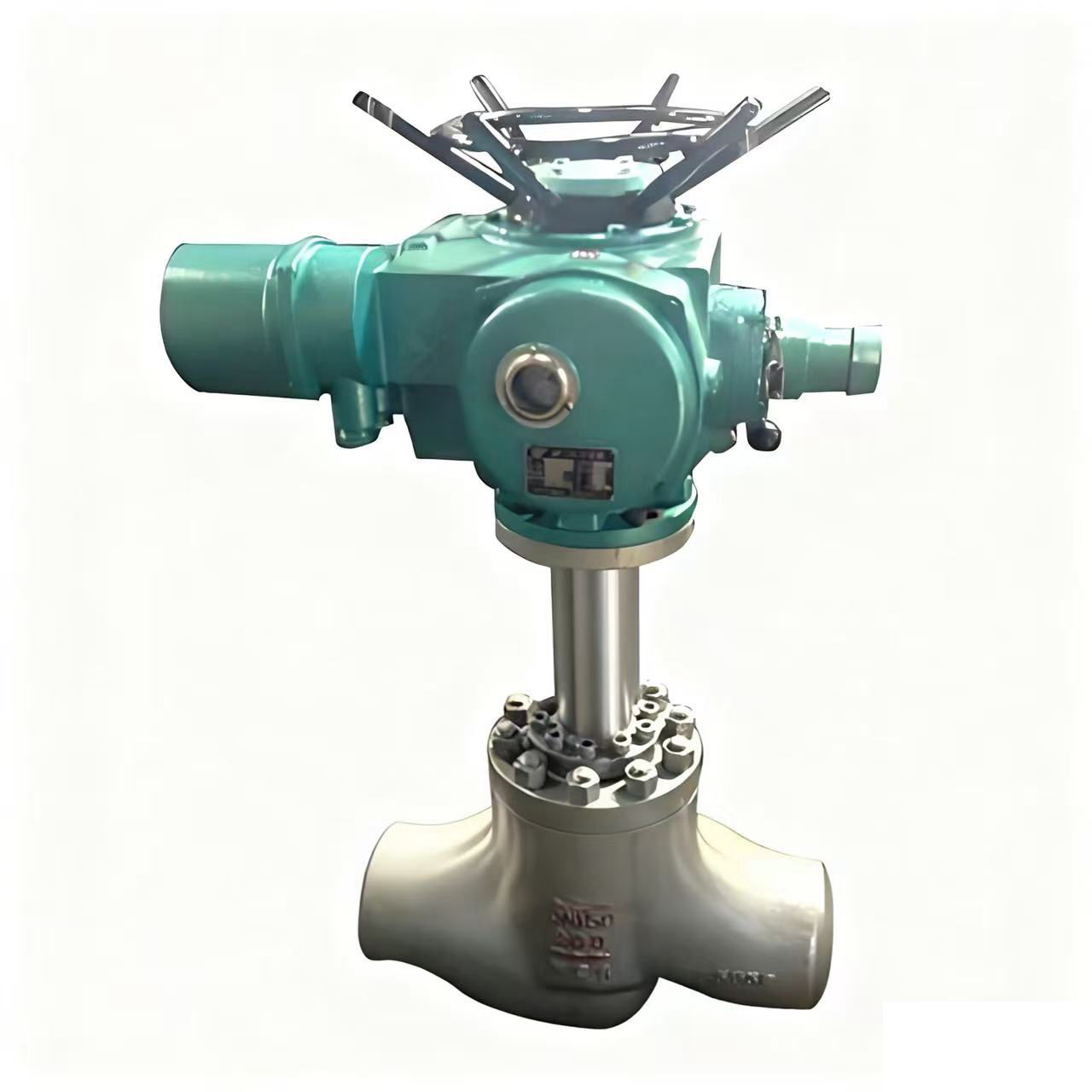

J961H-25C DN50 電動焊接截止閥是一款高壓高溫 工業控制閥門，采用電動執行機構 驅動，適用于水、蒸汽、油品等介質的切斷或流向切換。以下是核心參數與特點：產品參數
- 型號：J961H-25C DN50
- 公稱壓力：25MPa
- 試驗壓力：殼體強度37.5MPa，密封27.5MPa
- 適用溫度：≤550℃
- 介質：水、蒸汽、油品
-
驅動方式：
380VAC電動執行器 -
連接形式：
焊接式 -
結構標準：
JB/T3595 、E101
核心特點
- 密封性能
-
閥瓣與閥座采用
鐵基合金 或司太立鈷基硬質合金 堆焊，厚度≥3mm，表面粗糙度Ra0.4μm，確保長期密封 。 -
閥桿
梯形螺紋 設計，配合PTFE自潤滑軸承 ，降低摩擦 。
- 結構設計
-
閥體
模鍛成型 ，流道符合流體動力學 ，降低流阻 。 -
閥蓋
壓力自緊式密封 ，高溫高壓下密封性更優 。
- 材料與工藝
-
閥體材質：
碳鋼 /不銹鋼 /合金鋼 ，DN50 以下為模鍛件 。 -
填料：
柔性石墨 與不銹鋼絲編織復合填料 ，耐壓32MPa 。
- 應用領域
- 電站：蒸汽管道切斷控制
-
石油化工：
煉油裝置 進出口管線 -
冶金：
高爐冷卻水系統 。
安裝與維護
- 安裝方向：介質流向需與閥門箭頭一致，閥桿垂直向上（偏差≤±15°） 。
-
維護周期：3-5年大修，檢查
密封面磨損 、閥桿直線度 等 。
公稱通徑 DN10～DN100 公稱壓力 16.0 25.0 32.0 （Mpa） 連接方式 對焊式、承插焊 控制方式 電動控制 閥體材質 鑄鋼、不銹鋼、鉻鉬鋼、鉻鉬釩鋼 填料 增強柔性石墨 溫度范圍 -29℃-550℃ 適用介質 水、石油、蒸汽、強氧化性介質等
